MFTPNoha ku strojom s tesniacim púzdrom a upevňovacími otvormi – nerez
Dosadacia plocha z vulkanizovanej gumy V tesniacom puzdre závitu je umiestnený O-krúžok mechanicky zamedzujúci vnikaniu nečistôt Noha spĺňa vďaka tesniacemu puzdru najprísnejšie zákonné hygienické normy. Vďaka krytému prechodu závitu / nohy možno ľahko čistiť. Dosadaciu plochu z vulkanizovanej gumy možno prevŕtať a priskrutkovať k podlahe Dosadacia plocha má 2 alebo 4 upevňovacie otvory (podľa veľkosti) "L2" označuje maximálnu využiteľný zdvih v mm Príklady použitia: obzvlášť vhodné pre tanky a cisterny, nápojový a chemický priemysel Materiál: základňa - ušľachtilá oceľ A2 závit - ušľachtilá oceľ A2 dosadacia plocha - vulkanizovaná guma (NBR 80 Shore)

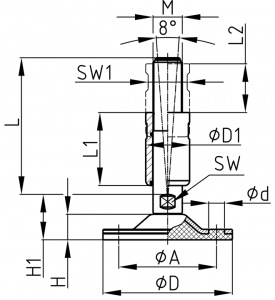

| A | D | D1 | d | F max | H | H1 | L | L1 | L2 | M | SW | SW1 | Objednávacie číslo | Objednať |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A: 65 | D: 85 | D1: 25 | d: 10.5 | F max: 1200 | H: 17 | H1: 31 | L: 125 | L1: 60 | L2: 40 | M: M16 | SW: 17 | SW1: 20 | Objednávacie číslo: MFTP 85 M16x125 | Objednať |
| A: 65 | D: 85 | D1: 25 | d: 10.5 | F max: 1200 | H: 17 | H1: 31 | L: 150 | L1: 60 | L2: 40 | M: M16 | SW: 17 | SW1: 20 | Objednávacie číslo: MFTP 85 M16x150 | Objednať |
| A: 65 | D: 85 | D1: 30 | d: 10.5 | F max: 1200 | H: 17 | H1: 31 | L: 150 | L1: 60 | L2: 40 | M: M20 | SW: 17 | SW1: 26 | Objednávacie číslo: MFTP 85 M20x150 | Objednať |
| A: 98 | D: 123 | D1: 25 | d: 10.5 | F max: 2000 | H: 23 | H1: 36 | L: 150 | L1: 60 | L2: 40 | M: M16 | SW: 17 | SW1: 20 | Objednávacie číslo: MFTP 123 M16x150 | Objednať |
| A: 98 | D: 123 | D1: 30 | d: 10.5 | F max: 2000 | H: 23 | H1: 36 | L: 150 | L1: 60 | L2: 40 | M: M20 | SW: 17 | SW1: 26 | Objednávacie číslo: MFTP 123 M20x150 | Objednať |
| A: 98 | D: 123 | D1: 35 | d: 10.5 | F max: 2000 | H: 23 | H1: 36 | L: 150 | L1: 60 | L2: 40 | M: M24 | SW: 20 | SW1: 30 | Objednávacie číslo: MFTP 123 M24x150 | Objednať |
| A: 98 | D: 123 | D1: 42 | d: 10.5 | F max: 2000 | H: 23 | H1: 36 | L: 150 | L1: 60 | L2: 40 | M: M30 | SW: 26 | SW1: 36 | Objednávacie číslo: MFTP 123 M30x150 | Objednať |
