EVRMVSpojovacie prvky jaklov
Spojovacie články do jaklu (zostaviteľné) s šesťhrannou maticou vpredu Dvojdielne púzdro bez goliera má kužeľové komory pre šesťhranné matice alebo skrutky Pri uťahovaní závitu sa vonkajšia stena záslepky tlačí na vnútornú stenu rúrky (hmoždinkové efekt) Použitie: pravouhlé pripojenie k traverzám, inštalácia oddielov v existujúcich konštrukciách Farba: čierna Materiál: telo - Polyamid (PA) matice - pozinkovaná oceľ

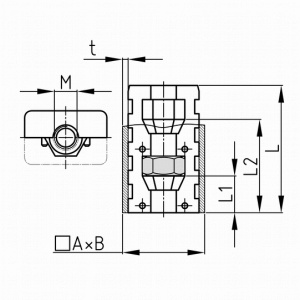

| A | B | L | L1 | L2 | M | t | Objednávacie číslo | Objednať |
|---|---|---|---|---|---|---|---|---|
| A: 30 | B: 15 | L: 42 | L1: 12 | L2: 32 | M: M5 | t: 1.5 | Objednávacie číslo: EVRMV 30x15x1,5 / M5 | Objednať |
| A: 30 | B: 15 | L: 42 | L1: 12 | L2: 32 | M: M6 | t: 1.5 | Objednávacie číslo: EVRMV 30x15x1,5 / M6 | Objednať |
| A: 30 | B: 20 | L: 43 | L1: 12 | L2: 32 | M: M6 | t: 1.5 | Objednávacie číslo: EVRMV 30x20x1,5 / M6 | Objednať |
| A: 30 | B: 20 | L: 43 | L1: 12 | L2: 32 | M: M8 | t: 1.5 | Objednávacie číslo: EVRMV 30x20x1,5 / M8 | Objednať |
| A: 30 | B: 20 | L: 43 | L1: 12 | L2: 32 | M: M6 | t: 2 | Objednávacie číslo: EVRMV 30x20x2 / M6 | Objednať |
| A: 40 | B: 15 | L: 42 | L1: 14 | L2: 33 | M: M5 | t: 2 | Objednávacie číslo: EVRMV 40x15x2 / M5 | Objednať |
| A: 40 | B: 20 | L: 42 | L1: 12 | L2: 32 | M: M8 | t: 1.5 | Objednávacie číslo: EVRMV 40x20x1,5 / M8 | Objednať |
| A: 40 | B: 20 | L: 30 | L1: 12 | L2: | M: M8 | t: 1.5 | Objednávacie číslo: EVRMV 40x20x1,5 / M 8 KURZ | Objednať |
| A: 40 | B: 25 | L: 42 | L1: 10 | L2: 30 | M: M10 | t: 2 | Objednávacie číslo: EVRMV 40x25x2 / M10 | Objednať |
| A: 50 | B: 25 | L: 44 | L1: 10 | L2: 30 | M: M10 | t: 1,2-1,6 | Objednávacie číslo: EVRMV 50x25x1,2-1,6 / M10 | Objednať |
| A: 50 | B: 25 | L: 43 | L1: 10 | L2: 30 | M: M10 | t: 2 | Objednávacie číslo: EVRMV 50x25x2 / M10 | Objednať |
| A: 50 | B: 30 | L: 42 | L1: 10 | L2: 30 | M: M10 | t: 1.5 | Objednávacie číslo: EVRMV 50x30x1,5 / M10 | Objednať |
| A: 50 | B: 30 | L: 38 | L1: 8 | L2: 25 | M: M10 | t: 2 | Objednávacie číslo: EVRMV 50x30x2 / M10 | Objednať |
| A: 60 | B: 30 | L: 40 | L1: 10 | L2: 30 | M: M10 | t: 2 | Objednávacie číslo: EVRMV 60x30x2 / M10 | Objednať |
| A: 60 | B: 40 | L: 43 | L1: 10 | L2: 30 | M: M10 | t: 2 | Objednávacie číslo: EVRMV 60x40x2 / M10 | Objednať |
