EVQMHSpojovacie prvky jaklov
Spojovacie články do jaklu (zostaviteľné) so šesťhrannou maticou vzadu Dvojdielne púzdro bez goliera má kužeľové komory pre šesťhranné matice alebo skrutky Pri uťahovaní závitu sa vonkajšia stena záslepky tlačí na vnútornú stenu rúrky (hmoždinkové efekt) SO = iný rozmer goliera Použitie: pravouhlé pripojenie k traverzám, inštalácia oddielov v existujúcich konštrukciách Farba: čierna Materiál: telo - Polyamid (PA) matice - pozinkovaná oceľ

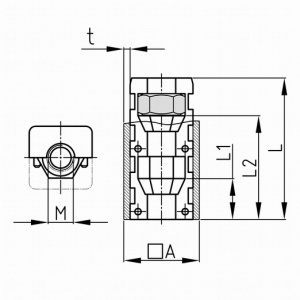

| A | L | L1 | L2 | M | t | Objednávacie číslo | Objednať |
|---|---|---|---|---|---|---|---|
| A: 15 | L: 42 | L1: 12 | L2: 32 | M: M6 | t: 1 | Objednávacie číslo: EVQMH 15x15x1 / M6 | Objednať |
| A: 18 | L: 43 | L1: 12 | L2: 32 | M: M8 | t: 1.5 | Objednávacie číslo: EVQMH 18x18x1,5 / M8 | Objednať |
| A: 20 | L: 42 | L1: 12 | L2: 32 | M: M6 | t: 1 | Objednávacie číslo: EVQMH 20x20x1 / M6 | Objednať |
| A: 20 | L: 43 | L1: 12 | L2: 32 | M: M8 | t: 1 | Objednávacie číslo: EVQMH 20x20x1 / M8 | Objednať |
| A: 20 | L: 42 | L1: 12 | L2: 32 | M: M6 | t: 1.5 | Objednávacie číslo: EVQMH 20x20x1,5 / M6 | Objednať |
| A: 20 | L: 42 | L1: 12 | L2: 32 | M: M6 | t: 1.5 | Objednávacie číslo: EVQMH 20x20x1,5 / M6 SO | Objednať |
| A: 20 | L: 43 | L1: 12 | L2: 32 | M: M8 | t: 1.5 | Objednávacie číslo: EVQMH 20x20x1,5 / M8 | Objednať |
| A: 20 | L: 43 | L1: 12 | L2: 32 | M: M8 | t: 2 | Objednávacie číslo: EVQMH 20x20x2 / M8 | Objednať |
| A: 22 | L: 41 | L1: 12 | L2: 32 | M: M6 | t: 1.5 | Objednávacie číslo: EVQMH 22x22x1,5 / M6 | Objednať |
| A: 22 | L: 42 | L1: 12 | L2: 32 | M: M8 | t: 1.5 | Objednávacie číslo: EVQMH 22x22x1,5 / M8 | Objednať |
| A: 25 | L: 43 | L1: 12 | L2: 32 | M: M8 | t: 1.5 | Objednávacie číslo: EVQMH 25x25x1,5 / M8 | Objednať |
| A: 25 | L: 42 | L1: 10 | L2: 30 | M: M10 | t: 1.5 | Objednávacie číslo: EVQMH 25x25x1,5 / M10 | Objednať |
| A: 25 | L: 43 | L1: 12 | L2: 32 | M: M8 | t: 2 | Objednávacie číslo: EVQMH 25x25x2 / M8 | Objednať |
| A: 30 | L: 41 | L1: 12 | L2: 30 | M: M8 | t: 1.5 | Objednávacie číslo: EVQMH 30x30x1,5 / M 8 | Objednať |
| A: 30 | L: 42 | L1: 10 | L2: 30 | M: M10 | t: 1.5 | Objednávacie číslo: EVQMH 30x30x1,5 / M10 | Objednať |
| A: 30 | L: 41 | L1: 12 | L2: 32 | M: M8 | t: 2 | Objednávacie číslo: EVQMH 30x30x2 / M8 | Objednať |
| A: 30 | L: 43 | L1: 10 | L2: 30 | M: M10 | t: 2 | Objednávacie číslo: EVQMH 30x30x2 / M10 | Objednať |
| A: 35 | L: 42 | L1: 10 | L2: 30 | M: M10 | t: 2 | Objednávacie číslo: EVQMH 35x35x2 / M10 | Objednať |
| A: 40 | L: 40 | L1: 10 | L2: 30 | M: M10 | t: 1.2 | Objednávacie číslo: EVQMH 40x40x1,2 / M10 | Objednať |
| A: 40 | L: 40 | L1: 8 | L2: 28 | M: M12 | t: 1.2 | Objednávacie číslo: EVQMH 40x40x1,2 / M12 | Objednať |
| A: 40 | L: 42 | L1: 10 | L2: 30 | M: M10 | t: 2 | Objednávacie číslo: EVQMH 40x40x2 / M10 | Objednať |
| A: 40 | L: 42 | L1: 11 | L2: 31 | M: M8 | t: 3 | Objednávacie číslo: EVQMH 40x40x3 / M8 | Objednať |
| A: 40 | L: 41 | L1: 10 | L2: 30 | M: M10 | t: 3 | Objednávacie číslo: EVQMH 40x40x3 / M10 | Objednať |
| A: 45 | L: 39 | L1: 6 | L2: 26 | M: M10 | t: 1.5 | Objednávacie číslo: EVQMH 45x45x1,5 / M10 | Objednať |
